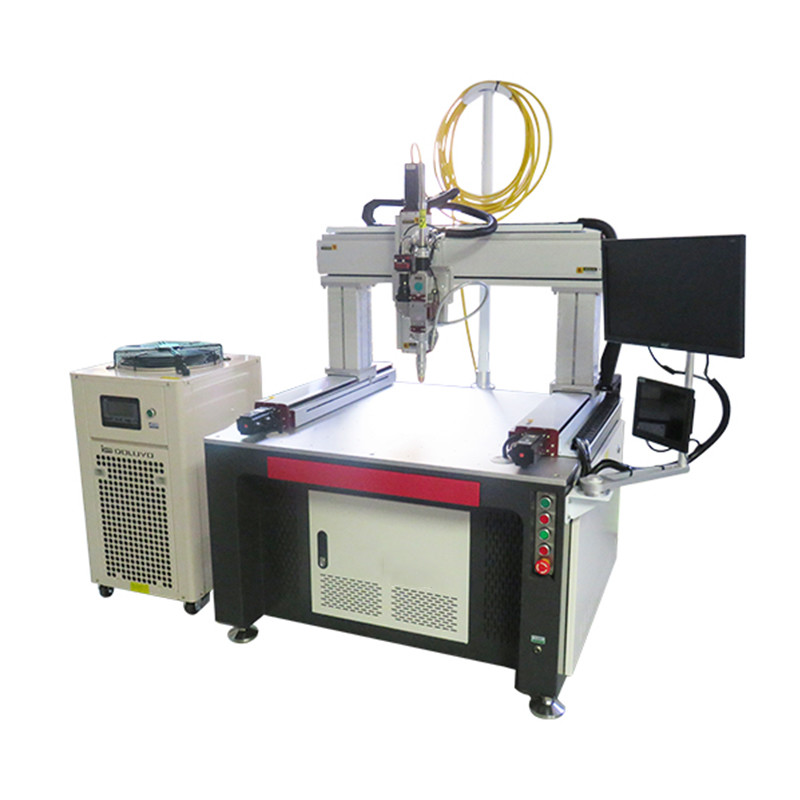

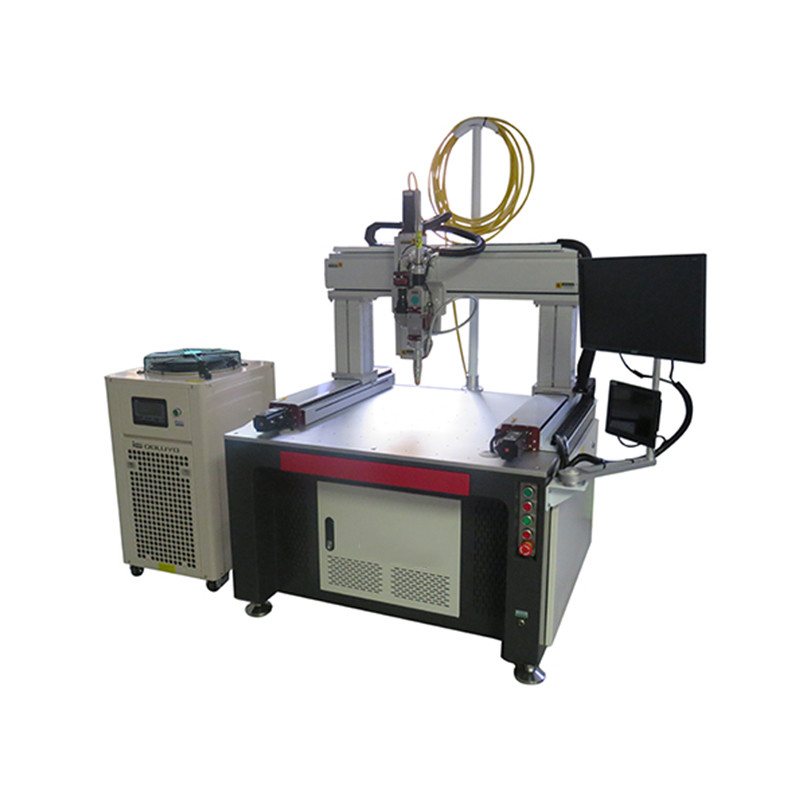

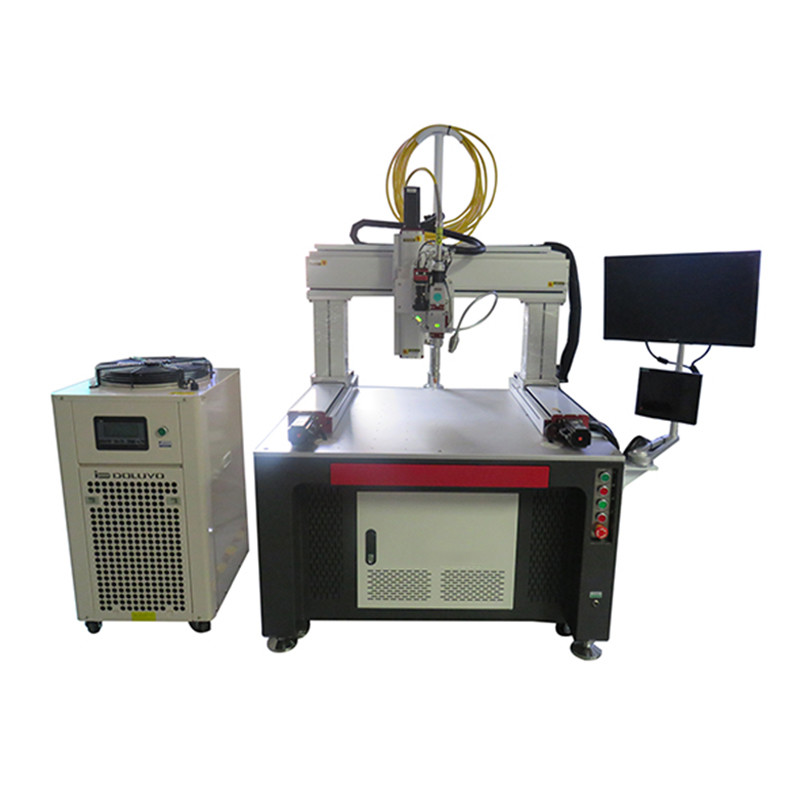

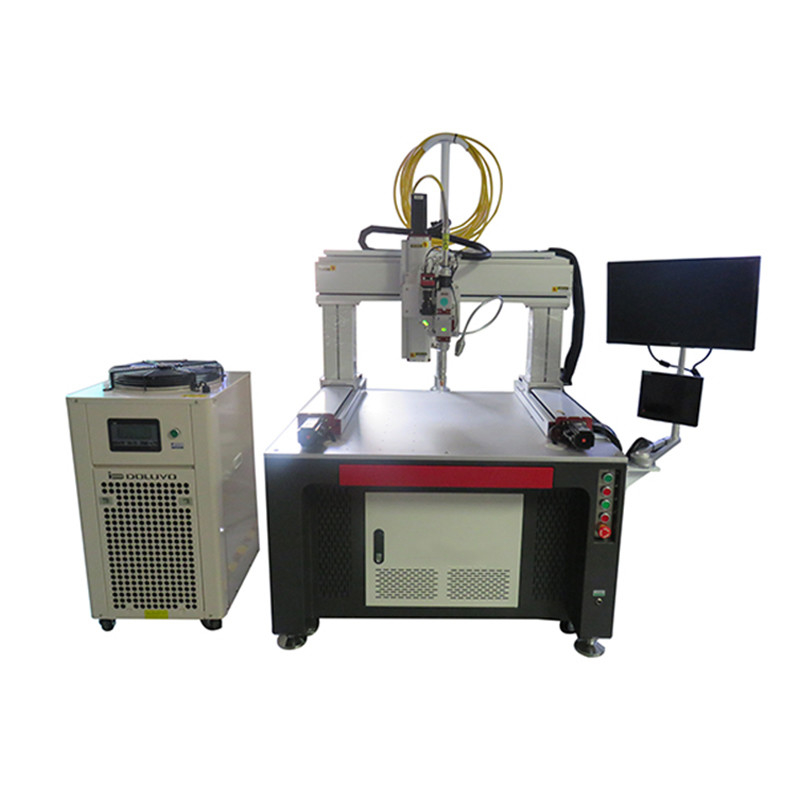

Mesin las CNC 1325 1kw peralatan las laser otomatis

Mesin las otomatis CNC empat sumbu

1) struktur utama

Mesin utama mesin las otomatis CNC meliputi gerakan linier sumbu X, Y, Z dan gerakan putar sumbu R untuk mewujudkan gerakan linier atau melengkung dari ruang pengelasan dan penyesuaian sudut pengelasan dari obor las ke benda kerja, sehingga menyelesaikan pengelasan berbagai las berbentuk khusus.Sistem gerak sumbu X, Y, dan Z digerakkan oleh motor servo AC, digerakkan oleh sekrup bola dan dipandu oleh rel pemandu untuk mencapai kontrol berjalan yang presisi.Itu dapat secara manual menyesuaikan dan mengontrol persyaratan penyesuaian sudut pengelasan dari pistol las dan benda kerja, dan bekerja sama dengan sumbu X, Y, dan Z untuk mencapai penyelesaian proses pengelasan.

2), peralatan bantu

1. Mendukung sumber daya las seperti las busur argon, las berpelindung gas, las busur terendam, dll.

2. Perlengkapan las pneumatik (satu set berisi enam pasang)

3), platform pengelasan dan deskripsi perlengkapan pengelasan

Penempatan pneumatik dan perlengkapan penjepit dapat mewujudkan penjepitan dan pemosisian benda kerja yang cepat.Enam perlengkapan las ditempatkan pada platform las, dan tiga pasang perlengkapan diatur di sisi kiri dan kanan.Ini mengadopsi mode stasiun ganda, dan itu akan diatur ulang secara otomatis setelah pengelasan di sebelah kiri.Jika perakitan di sisi kanan selesai, pengelasan dilakukan secara otomatis ke sisi kanan, dan benda kerja dimuat dan dibongkar secara manual di stasiun kiri.

4), sistem kontrol listrik

Gerak lintasan ruang DOF empat sumbu (garis lurus, busur lingkaran, kurva spiral).· Input jenis parameter lintasan, pengoperasian yang sederhana dan nyaman, dan mendukung fungsi pratinjau grafik pengajaran untuk membandingkan apakah file pemrosesan yang diproses konsisten dengan grafik sebenarnya.

Fitur:

1. Sumbu X, Y, Z, dan D benda kerja yang akan dilas digerakkan secara bertahap untuk memenuhi kebutuhan pukulan besar

2. Efisiensi produksi tinggi, kecepatan pengelasan cepat dan produksi batch otomatis

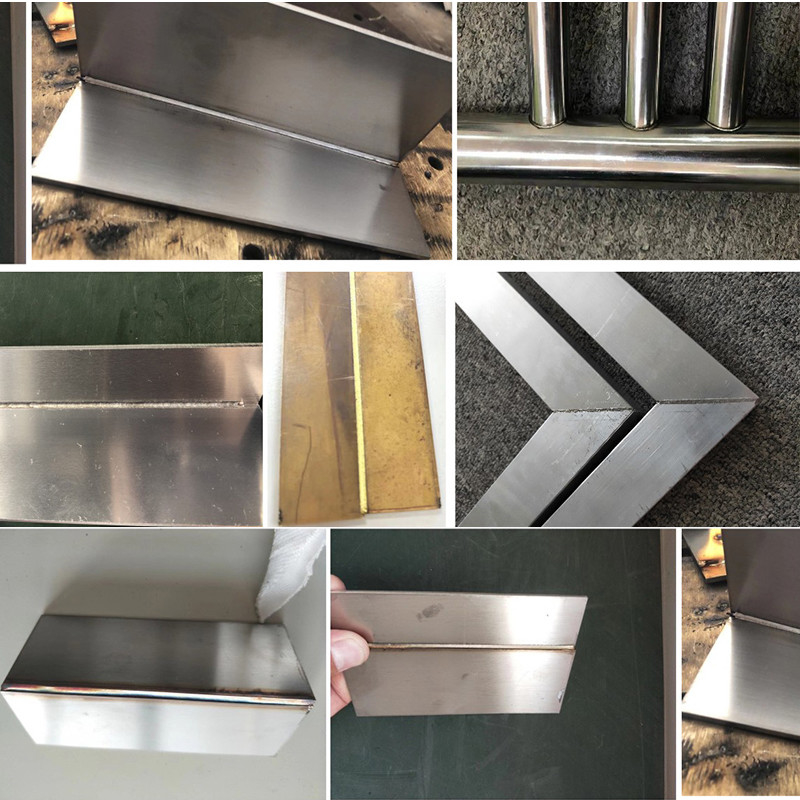

3. Dapat mengelas titik apa pun, garis lurus, lingkaran, persegi mesin elips dan lintasan sewenang-wenang lainnya

4. Dengan fokus otomatis dan fungsi rotasi, dapat mengelas produk dalam bentuk apa pun dalam ruang 3D

Keunggulan produk:

1. Rongga keramik yang diimpor dari Inggris digunakan untuk efisiensi konversi fotolistrik yang tinggi.2. Pemantauan gambar CCD memastikan stabilitas kualitas pengelasan.

3. Perlengkapan perkakas otomatis khusus dapat disesuaikan untuk mencapai produksi massal produk

4. Kepadatan daya laser besar.Setelah benda kerja menyerap laser, suhu naik dengan cepat dan meleleh atau menguap, bahkan jika titik lelehnya tinggi, kekerasan dan bahan rapuhnya tinggi.

Bahan (seperti keramik, berlian, dll.) juga dapat diproses dengan laser;

5. Kepala laser tidak bersentuhan dengan benda kerja, dan tidak ada masalah keausan alat pemrosesan;

6. Benda kerja tidak stres dan tidak mudah tercemar;

7. Dapat memproses benda kerja yang bergerak atau bahan yang disegel dalam cangkang kaca;

8. Sudut divergensi sinar laser bisa kurang dari 1 mili-busur, diameter titik bisa sekecil mikrometer, dan waktu aksi bisa sesingkat nanodetik dan picodetik.

Tingkat daya keluaran berkelanjutan laser dapat mencapai kW hingga sepuluh

Pada urutan kilowatt, laser cocok untuk mikrofabrikasi presisi dan pemrosesan material besar;

9. Sinar laser mudah dikendalikan, dan mudah digabungkan dengan mesin presisi, teknologi pengukuran presisi, dan komputer elektronik untuk mewujudkan otomatisasi pemrosesan yang tinggi.

Dan mencapai akurasi pemrosesan yang tinggi;

10. Robot dapat digunakan untuk pemrosesan laser di lingkungan yang keras atau tempat yang sulit diakses orang lain.
