4000w sumber laser serat raycus

4000w raycus fiber laser source
4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source 4000w raycus fiber laser source
Informasi Dasar
Nama merek: raycus
Sertifikasi: ce
Nomor model: raycus 4000
Harga terbaik Hubungi sekarang

4000w sumber laser serat raycus 04000w sumber laser serat raycus 1

1.1spesifikasi



Spesifikasi tercantum dalam tabel berikut:

Tabel 5 Spesifikasi



Tabel 6 Spesifikasi ProdukModel C4000S Kondisi Tes
Spesifikasi Optik
Daya Keluaran Nominal (W) 4000-4200
Mode Operasi CW / Termodulasi
Keadaan polarisasi Acak
Output Daya Tunabilitas (%) 10~100
Panjang Gelombang Emisi (nm) 1080±5 Daya Keluaran Nominal



Ketidakstabilan Daya Keluaran (%)



±1

 Daya Keluaran Nominal
Waktu Operasi: 5h
Suhu Sekitar: 22±1℃
Frekuensi Modulasi (Hz) 1~5,000

Pulsa laser minimal

lebar> 160us
Daya Laser Panduan Merah (mW) 0,5 ~ 1
Karakteristik Output Optik dari kepala QBH
Kualitas Balok (mm × mrad) 1,5~2 Daya Keluaran Nominal
Diameter Inti Serat (μm) 50 Diameter dapat disesuaikan
Bukaan Numerik 0.2
Panjang Kabel Pengiriman (m) 20 Panjang dapat disesuaikan
Karakteristik listrik
Sumber Daya listrik 380±10% V AC, 50/60Hz
Maks.Konsumsi Daya (W) 12500
Mode Kontrol RS-232/AD/Ethernet

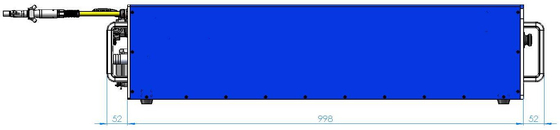

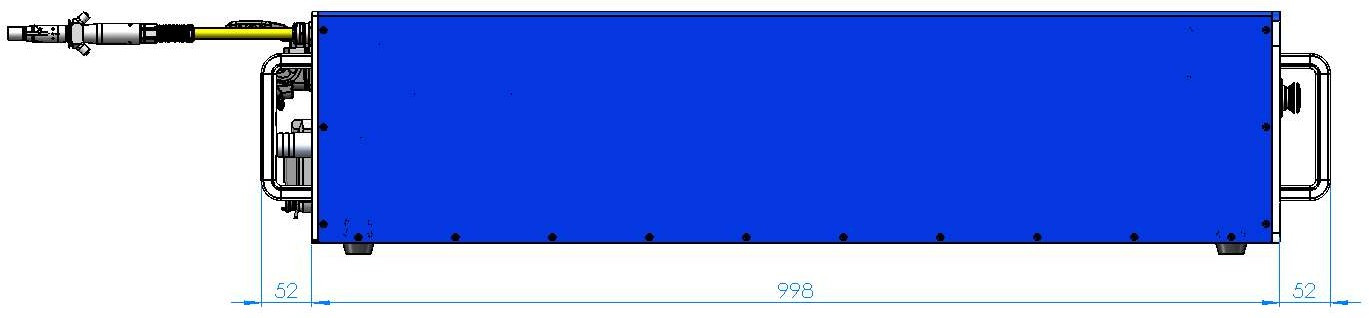

Karakteristik lain
Dimensi (L × T × D) (mm) 102×47×250 (termasuk. pegangan))
Berat (kg) <80
Suhu Ambien Pengoperasian (℃) 10~40



Kelembaban (%) 30~70
Suhu Penyimpanan (℃) -10~60
Metode Pendinginan Pendingin air

4000w sumber laser serat raycus 2

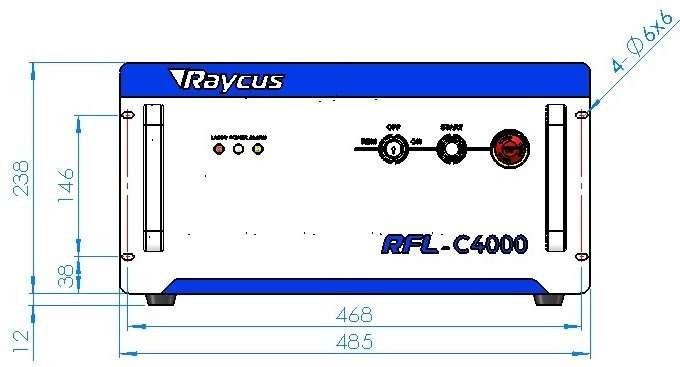

1.4000w sumber laser serat raycus 3REM/MATI/AKTIF:Sakelar kunci, sakelar daya sistem kontrol laser.Masukkan kuncinya;memutar kunci searah jarum jam ke posisi 'ON' atau berlawanan arah jarum jam ke posisi 'REM' akan menyalakan sistem kontrol laser.Kemudian laser akan memasuki mode kontrol tergantung pada pengaturan Anda sebelumnya pada 'CTRL-INTERFACE'.Anda dapat merujuk ke4.9 KonTmode putaruntuk lebih jelasnya.

2.4000w sumber laser serat raycus 4KEKUATAN:Daya sistem kontrol, LIGHT, menunjukkan bahwa sistem kontrol



diaktifkan.



3.STSEBUAHRT: Tombol daya utama laser, HIJAU, ketika tombol ini ditekan, laser siap memancarkan laser.

4.LASER:Indikator emisi laser, MERAH, menyala saat emisi laser menyala.

5.ALARM:Indikator alarm, KUNING, menunjukkan kondisi kesalahan.







6.MUNCULnCY STbuka:Tekan ke bawah untuk menghentikan laser segera.Ketika tombol berada di posisi 'bawah', putar searah jarum jam untuk melepaskan, tetapi laser tidak dapat memulai sebelum dinyalakan dengan sakelar kunci untuk kedua kalinya.4000w sumber laser serat raycus 5

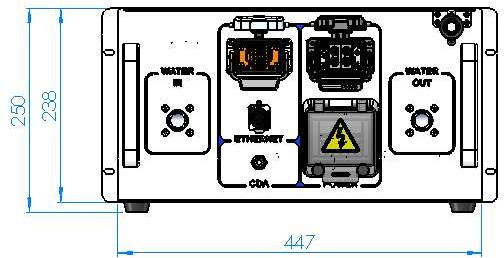

1.AC INPUT:Soket untuk input sumber suplai yang hanya bisa dikawinkan dengan colokan pada kabel listrik yang kami sediakan.

2.KEKUATAN:Saklar udara untuk mengontrol switching AC.

3.CTRL-ANTARMUKA:Antarmuka kontrol, antarmuka ini adalah konektor 24-jarum pria dan multi-fungsi.Pengguna akhir dapat mengatur mode kontrol dan memasukkan sinyal kontrol analog dengan antarmuka, serta mendapatkan sinyal kesalahan darinya.

4.AIR:Konektor pipa, inlet dan outlet untuk air pendingin mengalir masuk dan kembali.(Lihat Tabel 6 untuk model laser dan ukuran pipa air yang sesuai untuk persyaratan sistem pendingin)

5.ETHERNET:antarmuka ethernet.Hal ini dapat memberikan remote control dan penyimpanan informasi alarm untuk laser.

6.CDA:Masukan Udara Kering Bersih.Udara kering yang bersih dimasukkan di sini untuk mencegah pembentukan embun.



Aplikasi CDA:

Jika CDA disediakan oleh pelanggan, CDA harus didinginkan dan dikeringkan oleh pengering, kemudian disaring dengan filter partikel 5μm dan partikel 0,3μm, dan pelumas atomisasi 0,1μm.Suhu CDA harus dalam kisaran 5 ~ 40 , dan titik embun tertinggi adalah 0 (Disarankan suhu CDA adalah 5 di bawah suhu air pendingin).Tekanan CDA di bawah 0,1 MPa, laju aliran 10 LPM, dan diameter luar pipa yang dikawinkan dengan konektor adalah 6mm.

Jika modul filter CDA yang disediakan oleh Raycus digunakan, CDA juga harus didinginkan dan dikeringkan oleh pengering, dan tekanannya harus di bawah 0,8MPa, diameter luar pipa yang dikawinkan dengan konektor adalah 6mm.

CDA harus dimasukkan 30 menit sebelum dimulainya laser.Jika suhu sekitar di bawah 25℃ dan kelembaban di bawah 50%, CDA tidak diperlukan.

1.14000w sumber laser serat raycus 6Koneksi Daya










Tabel 7 Persyaratan Koneksi Daya



Model RFL-C4000S
Sumber Pasokan 380±10% V AC 50/60Hz









Kabel listrik




Satu Ujung Kabel Listrik Empat kabel berlabel L1, L2, L3and PE.
Deskripsi Tanda

L1, L2, L3-> Garis Fase

PE-> Pelindung Bumi



4000w sumber laser serat raycus 7

1.24000w sumber laser serat raycus 8Definisi Antarmuka



4.4.1CTRL-INTERFACE definisi



CTRL-INTERFACE adalah untuk kontrol laser, penunjukan dan definisi di bawah ini:










Gambar 8 CTRL-INTERFACE

Tabel 8 Definisi Antarmuka Ctrl 24 pin





PIN

Tidak.



Nama



Tanda Garis



Jenis



Tingkat



Drive Saat Ini

 Waktu Respons Khas



Keterangan
1 Interlock2A ITL-2A



Masukan Penutupan Kontak





24VDC





<1A





<500ms



Kontak pasif, tidak terhubung ke tegangan eksternal atau grounding.
2 Interlock1A ITL-1A
3 Interlock1B ITL-1B
4 Interlock2B ITL-2B
5 RS232Tx TX



120ms

 Mengirimkan Data
6 RS232Rx RX       Terima Data
7 RS232Com GND       RS-232 Kembali





8







Saklar Kunci Jarak Jauh





RPA







Masukan Penutupan Kontak









24VDC









<1A









<1s

Mengaktifkan catu daya sistem kontrol internal dalam mode REMOTE.Kontak pasif, tidak terhubung ke

e tegangan eksternal atau

landasan.





9





RPB





10





Tombol Mulai Jarak Jauh



MULAI SEBUAH





Masukan Penutupan Kontak Seketika







24VDC









<1s

   Di dalam TERPENCIL modus, mulai
kekuatan utama laser
pasokan.Kontak pasif,



11



MULAI-B

 tidak terhubung ke
tegangan eksternal atau
landasan.



12

 Input Analog untuk Mengontrol Arus



1-10V



Masukan Analog



1-10VDC



1 mA



100us

 Input Analog 1-10 VDC= 10 – 100% Setpoint





13



Monitor Daya Output Analog





KELUAR





Hasil analog





0-8VDC





11mA





100µs

Output Analog 0-8 VDC

(Lihat laporan inspeksi pabrik untuk detailnya)



14

 Kom Analog Terisolasi



GND1



Kembali

       Kembali untuk sinyal pada pin 12, 13,19,22,23,24
15 Modulasi+ MOD+ Masukan digital 5-24VDC 6 mA 20 detik 5 -24 Masukan VDC
16 Modulasi- MOD— Kembali       Kembali untuk sinyal pada pin 15



17



Kontrol Laser Terpandu

 RED-LASE R



Masukan digital



5-24Vdc



6 mA



120ms

Tepi positif mengaktifkan emisi di REMOTE

mode



18



Emisi Aktifkan



LAS—C



Masukan digital



5-24VDC



6 mA



1ms

 Tepi positif mengaktifkan emisi dalam mode REMOTE



19

Sistem bermasalah

(KESALAHAN)



S-ERR



Hasil digital



24VDC



100mA



120ms



Tinggi=Kesalahan sistem



20

 Sistem Umum



GND2



Kembali





Kembalikan untuk pin 17,18,21



21



Kesalahan RESET



MENGATUR ULANG



Masukan digital



5-24VDC



6 mA



120ms

   Rising edge reset (
alarm yang dapat disetel ulang)
22 SIAP SIAP Hasil digital 24VDC 100mA 120ms Tinggi=Laser sudah siap
22 Listrik dimulai KEKUATAN Hasil digital 24VDC 100mA 120ms Tinggi= Catu daya utama dimulai
23 Emisi laser LASER Hasil digital 24VDC 100mA 100ms Tinggi = Laser adalah emisi
